Prototyp systemu Smart Home ze zintegrowanym interfejsem Embedded

Większość tradycyjnych systemów Smart Home była trudna w adaptacji – zamknięte protokoły i sztywne GUI czyniły jakąkolwiek zmianę kosztowną i czasochłonną.

SaM Solutions postawiło sobie za cel opracowanie rozwiązania, które odpowie na oba te wyzwania. Zbudowaliśmy koncept łączący przejrzysty interfejs sterowania ze spólną warstwą komunikacyjną, ukrywającą różnice pomiędzy zróżnicowanymi magistralami i protokołami sprzętowymi.

Zespół przetestował również obsługę wideo w czasie rzeczywistym. Prototyp odbierał obraz z kamer, przesyłał go na ekran główny oraz smartfony, a także wykorzystywał dane wizyjne do automatycznego wyzwalania akcji po wykryciu ruchu.

Zespół SaM Solutions zaprojektował i zbudował stanowisko demonstracyjne Smart Home sterowane przez oprogramowanie embedded. Bazę sprzętową prototypu stanowiła płytka deweloperska dostarczona przez firmę PHYTEC.

Wieloplatformowy interfejs sterowania

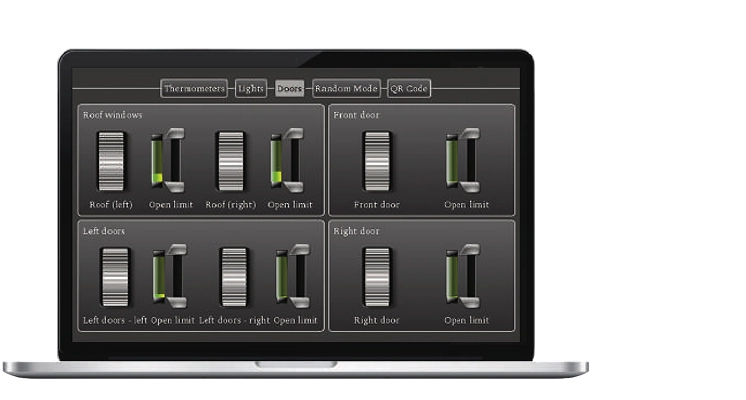

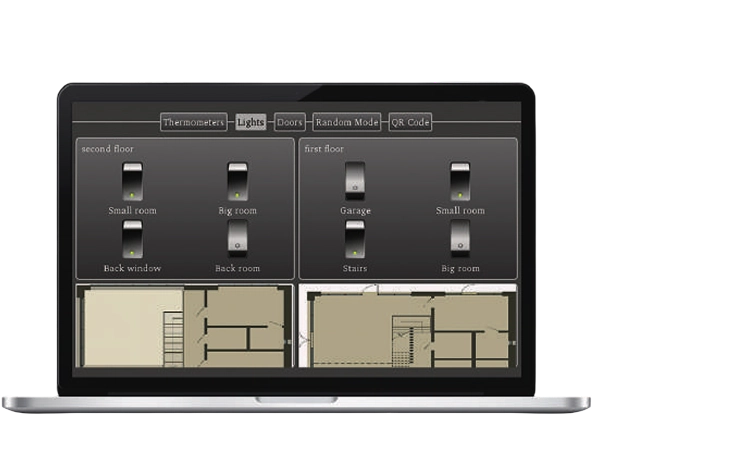

Zespół stworzył interfejs graficzny (GUI) w oparciu o framework Qt. Zapewniło to prototypowi praktyczny panel do zarządzania funkcjami Smart Home i znacząco ułatwiło elastyczne modyfikowanie ekranów, kontrolek oraz logiki na etapie prac deweloperskich.

Interfejs obsługiwał kluczowe scenariusze zarządzania domem, w tym kontrolę drzwi, okien, oświetlenia, stref temperaturowych oraz monitoring wizyjny.

Ujednolicona warstwa protokołów

Aby uniknąć ograniczenia projektu do jednego protokołu sprzętowego, SaM Solutions stworzyło warstwę konwersji opartą na magistrali D-Bus.

Zespół opracował wtyczki (plug-iny), które konwertowały komunikację z protokołów Modbus, CAN oraz 1-Wire na standard D-Bus. Dzięki temu interfejs GUI oraz logika aplikacji mogły korzystać z jednego, spójnego standardu zamiast osobnej obsługi każdego protokołu z osobna.

Podejście to uprościło architekturę prototypu i znacznie ułatwiło wdrażanie nowych scenariuszy sterowania.

Strumieniowanie wideo i scenariusze automatyzacji

Prototyp obejmował również obsługę transmisji wideo na żywo z kamery zainstalowanej w makiecie Smart Home. SaM Solutions przeanalizowało i przetestowało kilka wariantów przesyłania i wyświetlania strumienia — zarówno na głównym panelu sterowania, jak i na urządzeniach mobilnych.

Strumieniowanie wideo wykorzystano m.in. w scenariuszu sterowania bramą wyzwalanym detekcją ruchu. Pokazało to, jak dane wizyjne mogą zostać zintegrowane bezpośrednio z logiką automatyki domowej, zamiast pełnić wyłącznie funkcję biernego monitoringu.

Zespół SaM Solutions dostarczył w pełni działający prototyp systemu Smart Home, który udowodnił, że wieloma zróżnicowanymi podsystemami budynku można sprawnie zarządzać z poziomu jednego, spójnego interfejsu embedded.

Kluczowe rezultaty:

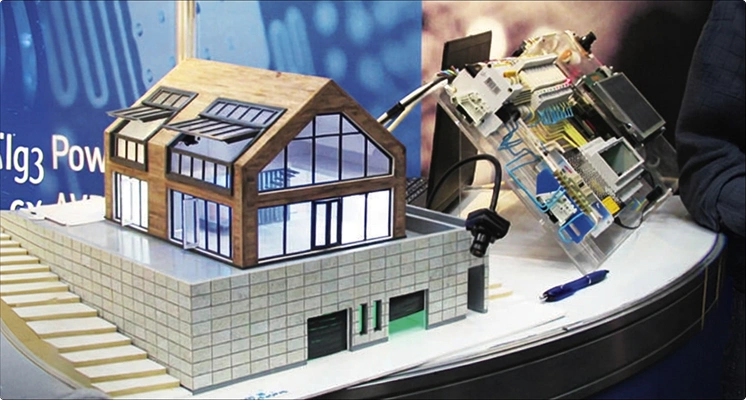

• Działające stanowisko demonstracyjne Smart Home: Zespół zbudował fizyczną makietę z modułami sterowania drzwiami, oknami, oświetleniem, pomiarem temperatury, strumieniowaniem wideo oraz automatyką bramy.
• Ujednolicona warstwa sterowania: Urządzenia działające w oparciu o Modbus, CAN i 1-Wire połączono za pomocą wtyczek D-Bus, co wyeliminowało złożoność obsługi poszczególnych protokołów z poziomu GUI i logiki aplikacji.
• Automatyzacja zintegrowana z wideo: Prototyp odbierał i transmitował strumień wideo z kamer, a dane wizyjne wykorzystano w scenariuszu automatycznego otwierania bramy po wykryciu ruchu.

Opracowana koncepcja dała SaM Solutions praktyczny, wewnętrzny demonstrator technologii w zakresie Embedded Linux, integracji protokołów IoT, tworzenia interfejsów w Qt oraz projektowania scenariuszy automatyki domowej.
